    Laserskannrar – Hur de fungerar och löser inline profilmätningar

    2023-02-24
    Annons
    Dela
    Facebook LinkedIn E-post

    Laserskannrar upptäcker, mäter och utvärderar profiler på olika objektytor med hög precision. Deras mångsidiga uppgifter inkluderar mätning och utvärdering av vinklar, steg, avstånd, extremvärden med mera.

    Kompakta och lätta sensorer med inbyggda kontroller kan bättre tjäna tillverknings- och robotapplikationer där absolut precision är absolut nödvändig vid mätningar av små strukturer och små luckor. Vanliga laserskannrar som använder externa kontroller bär både utrymme och tid, en allvarlig brist när de arbetar på snäva mätplatser. Å andra sidan kan en kompakt sensor med integrerade utvärderingar utan extern styrenhet eller PC integreras direkt i en PLC.

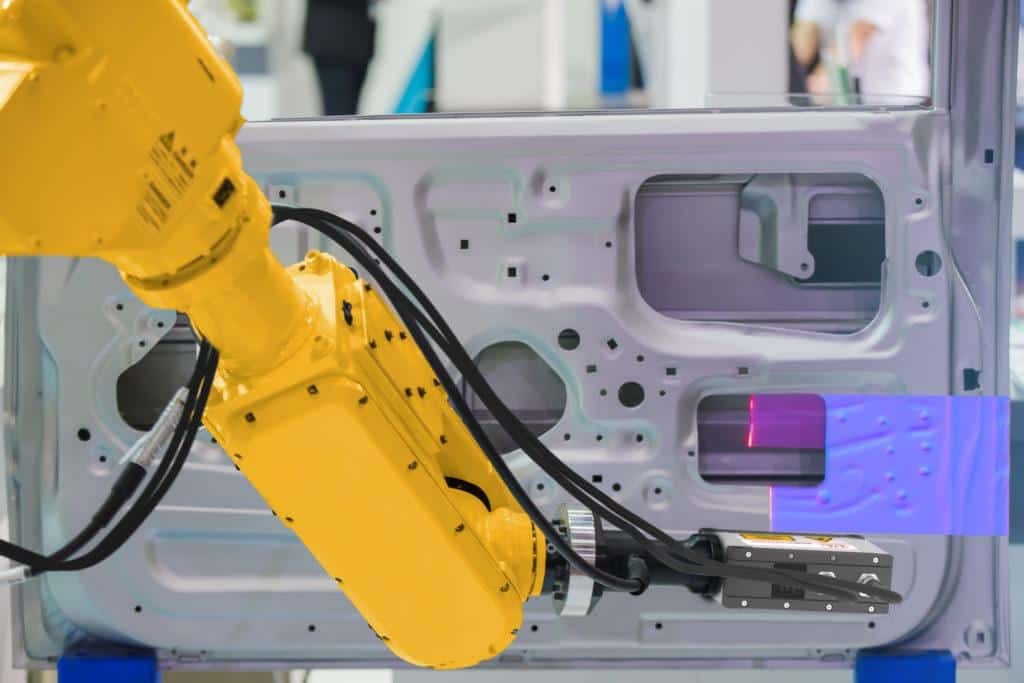

    Utrustade med en intern styrenhet kan skannrarna enkelt integreras i olika miljöer. Smarta skannrar utrustade med kraftfulla processorer och mycket känsliga optiska komponenter säkerställer exakta mätningar på nästan alla typer av ytor. Lätta laserskannrar erbjuder den perfekta integrationslösningen för robotapplikationer, in-line produktionsövervakning och mobila maskiner.

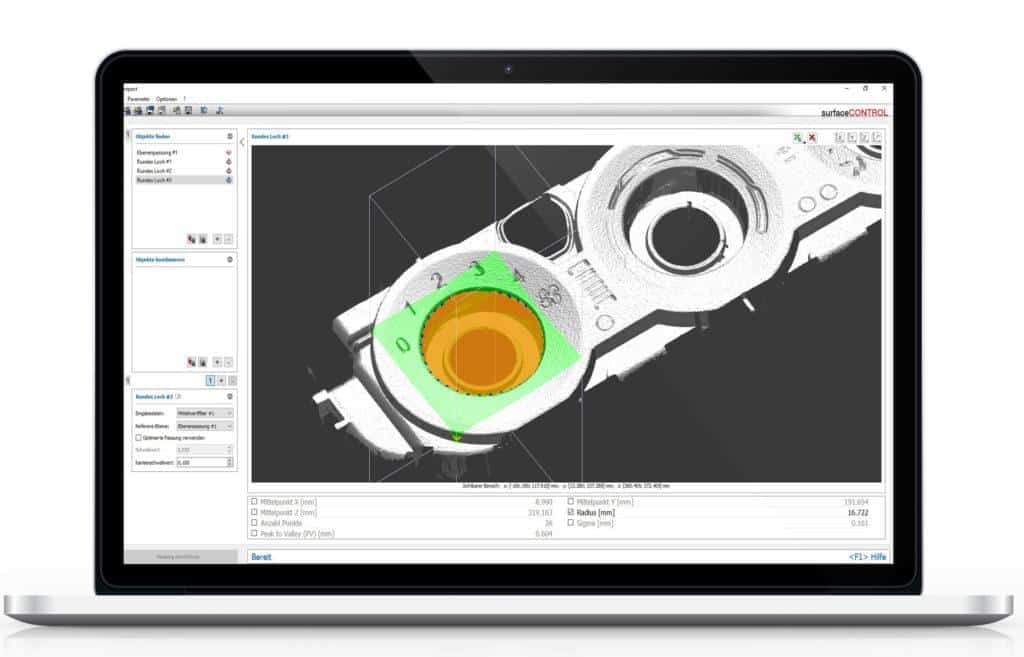

    3D-mätningar i produktionslinjen

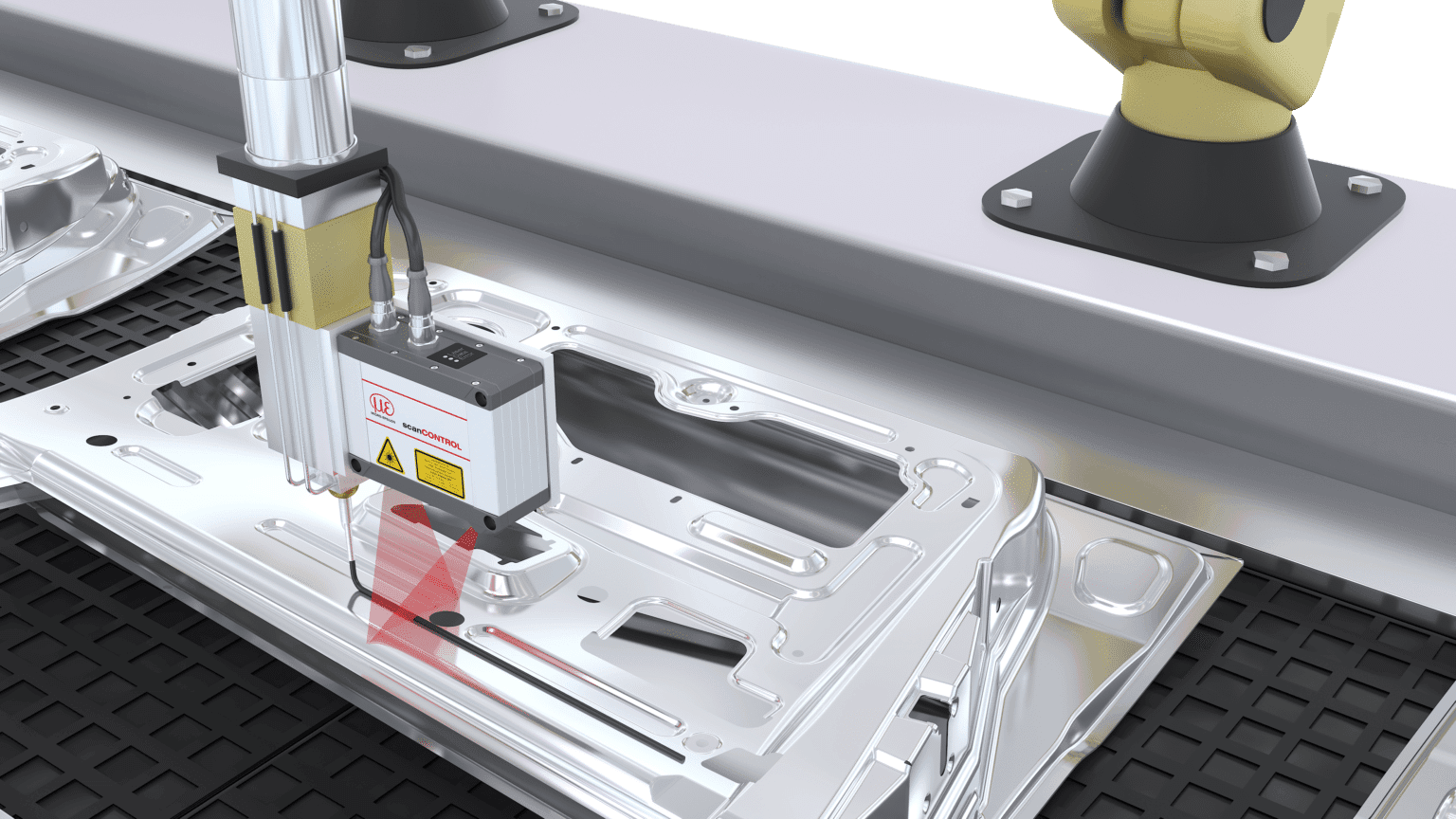

    För att generera 3D-skanningar flyttas skannrarna över mätobjektet eller vice versa. Ett exempel på detta är inline-måttet av limsträngen – som titelbilden visar. För att göra detta monteras skannern direkt på roboten som applicerar limpärlan. Den rör sig över de områden som limmet appliceras på och skapar en 3D-bild av limpärlan. 3D-data ger information om huruvida mängden lim är konstant, om appliceringen var komplett och om limpärlan applicerades på rätt plats. Alla registrerade mätvärden sparas separat. Skulle ett fel uppstå i processen vid en senare tidpunkt kan dessa mätvärden användas för felanalys.

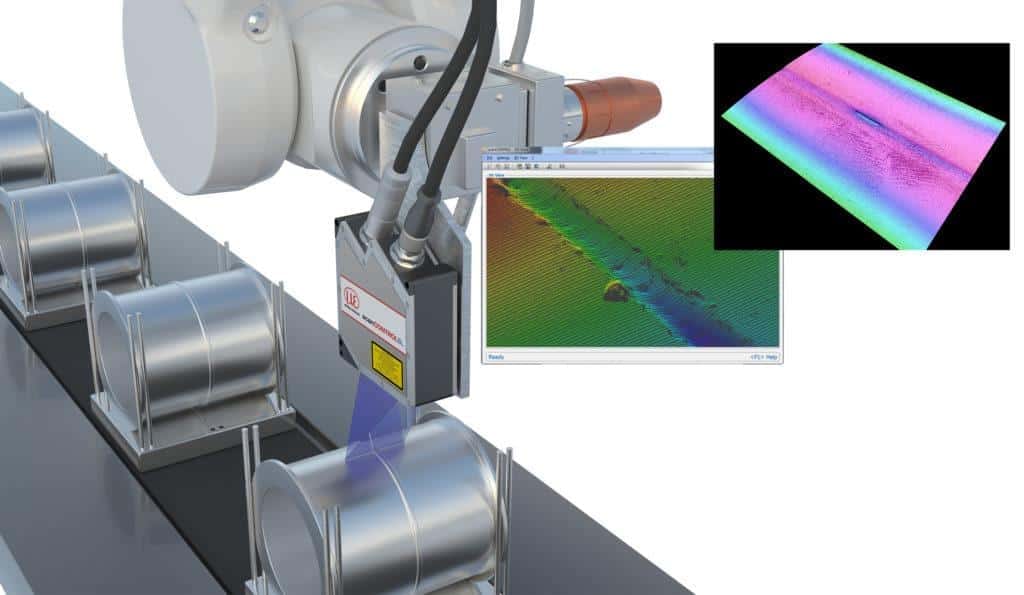

    Vägplanering inom svetsautomation

    Vid modern punktsvetsning, additiva svetsprocesser och robotsvetsning klockas alla processsteg och utförs med högsta precision. I detta avseende imponerar högprecisionssensorer från Micro-Epsilon i många mätuppgifter och används t.ex. för styrning, intensitetskontroll och svetsvägsplanering. ScanCONTROL skannrarna används för profilmätningar och ger exakt profilinformation av sömmen, även på svåra ytor. De beräknade banorna eliminerar avvikelser från komponenttoleransen på ett sådant sätt att svetshuvudet är placerat över den önskade sömmen hela tiden.

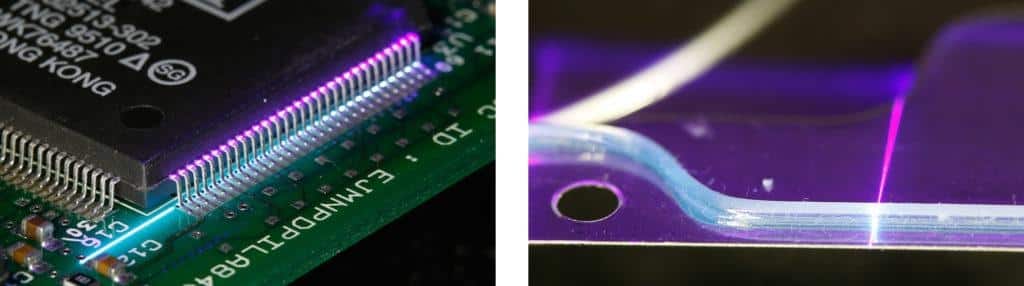

    Blå laserteknik

    Blue Laser skannrar visar också sina fördelar på genomskinliga föremål som plast, glas, lim, silikoner, färger, fernissor, beläggningar, plexiglas och packningar. De uppnår utmärkt signalstabilitet på dessa ytor och därmed exakta mätresultat. Fördelarna med Blue Laser-tekniken används även för mätning på organiska föremål samt på reflekterande metaller.

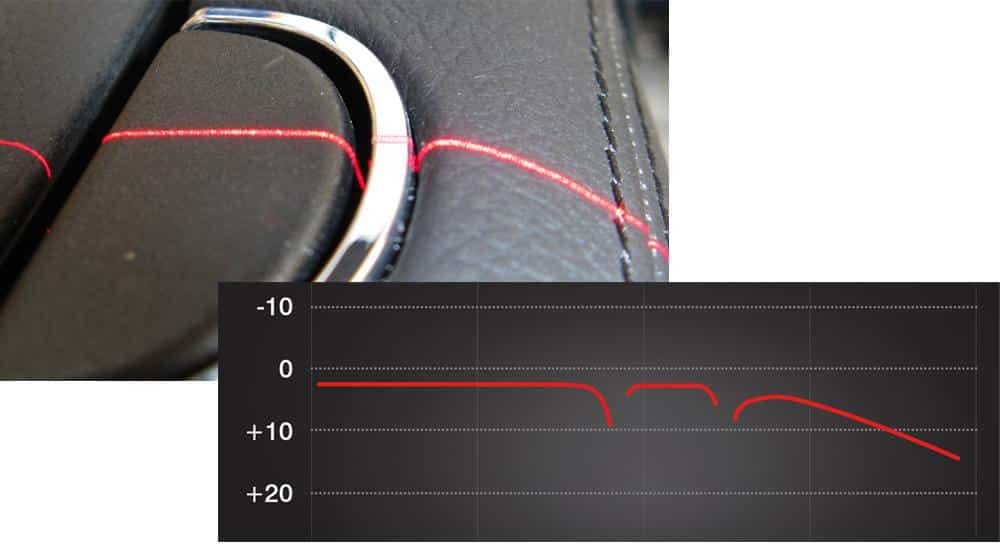

    Dynamisk anpassning till snabbt föränderliga ytor

    Laserprofilskannrar använder diffust reflekterat laserljus vars intensitet är starkt beroende av färgen och hur blank och reflekterande respektive komponent är. För att kunna mäta tillförlitligt under snabbt föränderliga förhållanden är Real-Time-Surface-Compensation en annan viktig egenskap; den tillåter lasersensorer att mäta tillförlitligt under snabbt föränderliga förhållanden. Sensorn anpassar sig snabbt till exponeringstiden och tröskeln för reflektionsdetektering i realtid för att säkerställa stabila mätresultat. Dessutom gör den automatiska exponeringsfunktionen det möjligt för ingenjörer att individuellt välja de områden som ska exponeras.

    Micro-Epsilon

    info@micro-epsilon.se

    www.micro-epsilon.se
