Allt mer komplexa industritillämpningar ställer höga krav på anslutningssystemen, framför allt där det tillgängliga installationsutrymmet är begränsat. binder, som är specialist på runda kontaktdon, utökar sin produktportfölj med vinklade panelmonterade M5-kontaktdon.
Dessa är speciellt utformade för tillämpningar som kräver mycket kompakta och robusta lösningar, vilket ger nya möjligheter, till exempel inom automation och robotar, samt inom mät- och styrteknik.
I tillämpningar som kretskortsmontering hänger det ofta på en millimeter. Det krävs allt fler anpassade anslutningssystem som kan användas I de minsta utrymmena. Så var också fallet för en leverantör av helhetslösningar för elektroteknik- och IT-industrin.
– Företaget kontaktade oss som kontaktdonsspecialist för att se om vi kunde erbjuda ett av våra minsta kontaktdon för deras tillämpning. Efter att ha granskat kraven stod det snabbt klart att endast en vinklad version skulle passa. Vi hade inte en sådan i vår portfölj vid den tidpunkten. Detta ledde till en ny utveckling, som sedan dess har väckt intresse från andra kunder. Som ett resultat av detta kommer vi snart att lägga till de vinklade panelmonterade M5-kontaktdonen till vår standardportfölj, förklarar Guido Werner, produktchef hos binder.
Kompakt lösning för utrymmeskritiska behov

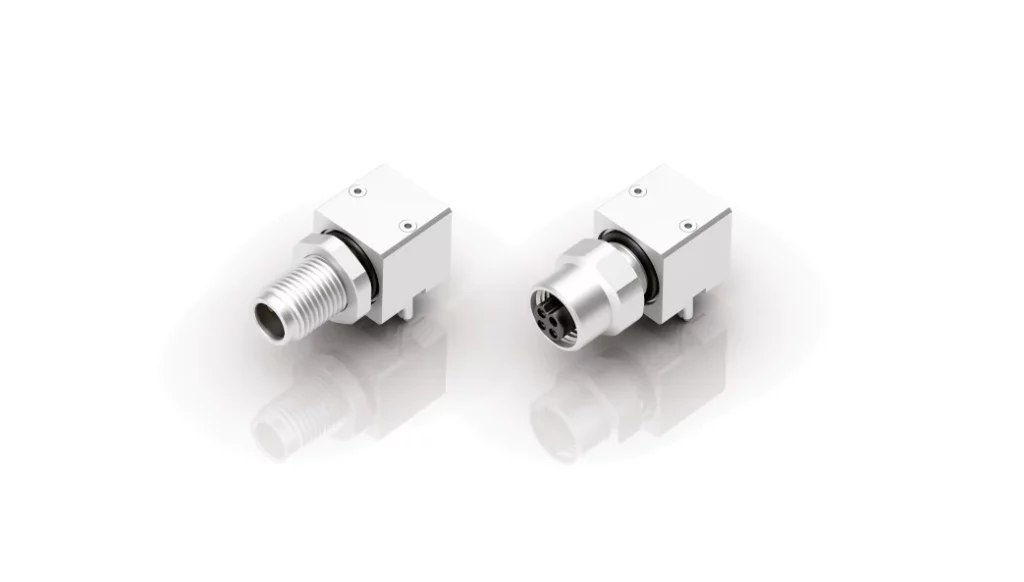

De vinklade panelmonterade M5-kontaktdonen utgör en viktig del av anslutningssystemet och möjliggör mekanisk och elektrisk anslutning i trånga utrymmen.
De panelmonterade M5-kontaktdonen passar särskilt för användning i tillämpningar där begränsat utrymme är ett huvudproblem. Användningsområdena kan vara mycket specifika och lösningarna skräddarsys därefter. Typiska tillämpningsområden inkluderar industriell kamerateknik, sensorer för automation, analysenheter, cobotar och drönare. Kontaktdonen riktar sig till marknader där det krävs hög tillförlitlighet och robusthet, till exempel robotik och mätteknik.
Genombrott inom produktutveckling – och “Made in Germany” förblir oöverträffat
Utvecklingen av dessa panelmonterade kontaktdon var en utmaning för binder.
– En vinklad version av våra panelmonterade kontaktdon i M5-storlek är i sig ett konstruktionsproblem. Dessutom ville kunden att komponentmåtten skulle minska till maximalt 7,5 mm x 7,5 mm, så att så många delar som möjligt kunde placeras bredvid varandra på kretskortet. Det ställde oss inför geometriska gränser för exempelvis väggtjocklek och frigångs- och krypavstånd. Materialvalet blev också en faktor. Det behövdes nya kontakter och ett nytt hölje för de panelmonterade kontaktdonen. Nya tillverkningsverktyg behövde utvecklas för att säkerställa att de vinklade panelmonterade kontaktdonen kunde serietillverkas på ett tillförlitligt sätt. Men arbetet gav utdelning. Till slut lyckades vi ta fram en komponent av hög kvalitet, förklarar Guido Werner.
Donen har ytterligare en speciell egenskap: Spridda positioneringsstift, som knappt är synliga för blotta ögat, säkerställer optimalt vridskydd på kretskortet även före lödning. En annan kvalitetsfunktion är den infällda O-ringen, som säkrar tillförlitlig tätning mot höljet. O-ringen pressas exakt mot höljet när de panelmonterade kontaktdonen är anslutna, vilket ger optimal tätningseffekt. Det undviker risken att tätningen skadas om den dras åt för hårt.
