Verktygsmaskintillverkaren Hermle satsar mycket på automation. En av deras automationsprodukter är RS 05–2 robot system som visas under EMO–mässan i höst.
Automation innebär en effektivisering och därmed en produktivitetshöjning av produktionen på ett företag.
Automatisering frigör också mer kapacitet för operatörer. I stället för att manuellt betjäna en fleroperationsmaskin kan en operatör som arbetar vid en automatiserad maskin utföra andra sysslor samtidigt som bearbetningen pågår.
–Operatören kan till exempel ha kontroll på processen eller utföra mätningar mer kontinuerligt. En operatör kan arbeta/övervaka en, två eller tre automatiserade verktygsmaskiner under ett skift, säger Olov Karlsén, försäljningschef Index Nordic som representerar Hermle.

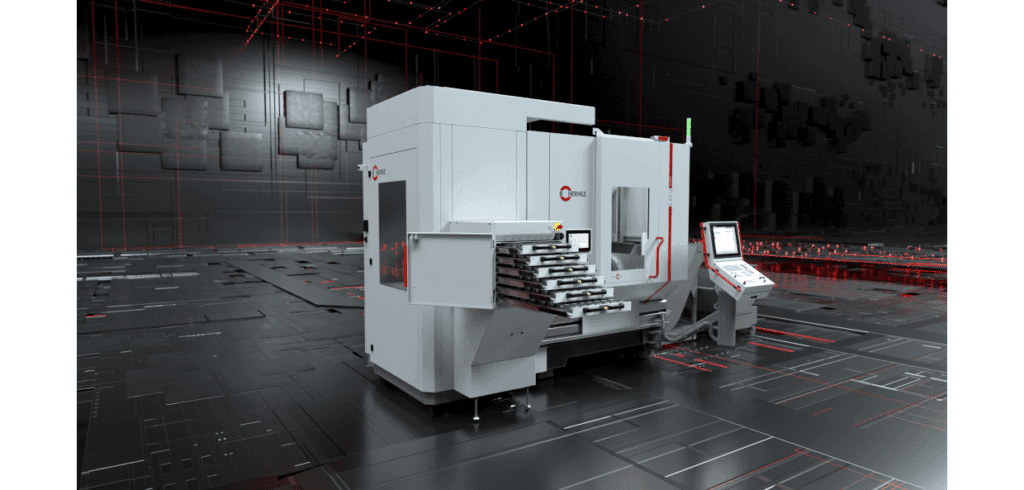

En av Hermles många automationsprodukter är RS 05–2 robot system som är till för Hermles femaxliga fleroperationsmaskiner.
RS 05–2 är en mångsidig lösning som ger ett företag hög produktivitet. Automationslösningen, som är perfekt för lite mindre detaljer, har ett smart hanteringssystem med ett stort utbud av lagringsalternativ.
Integrerad i RS 05–2 är en sexaxlig Fanucrobot som hanterar vikter upp till tio kg.
Tillvägagångssättet i RS 05–2 går till på följande sätt: i fronten laddar operatören in matriser genom att skjuta in dem i systemet, det finns fyra matrisplatser.
–En matris är som en ”byrålåda” och fylld med ämnen som är placerade i rader, man kan likna det vid ”schackpjäser”, säger Olov Karlsén, försäljningschef Index Nordic som representerar Hermle.
Inne i RS 05–2 hanterar roboten matriserna, placerar dem i olika fack i väntan på att ämnena ska bearbetas. Roboten betjänar också fleroperationsmaskinen. Vid en centreringsstation fixerar roboten ämnen så att de har nollpunkten när de spänns fast i skruvstycket.
Mjukvaran i RS05–2 är HACS (Hermle Automation Control System) som är en celldator. En operatör lägger in ordernummer och antalet detaljer i batcherna. En operatör kan programmera ett antal ordrar med olika seriestorlekar. Till varje order går det att knyta nc-program, verktyg, med mera.
Systemet kollar av om till exempel ett visst verktyg eller någonting annat finns i systemet. Saknas något, eller om ett verktyg går sönder, får operatören information om det genom meddelanden från systemet.
När EMO i Hannover genomförs 18–23 september demonstrerar Hermle RS 05–02 robot system ihop med en Hermle C12. Det är en kompakt femaxlig fleroperationsmaskin med Heidenhain TNC 640/TNC7. C12 är en av flera modeller i Hermles performance line-serie, som är kompakta högprecisionsmaskiner.
C12 kan utrustas med en spindel med varvtal från 12000 och upp till 42000 rpm.
Tyska Hermle är en stor tillverkare av femaxliga fleroperationsmaskiner. I en Hermle kan tuff bearbetning utföras med goda resultat utan att man behöver dra ned på skärhastigheterna.
Det beror på att styrsystemet loggar skärkrafterna och anpassar matningshastigheten automatiskt för att inte överskrida moment och effekt för spindeln. Till exempel klarar Hermles femaxliga fleropar mycket tuff bearbetning även när vaggan är i tiltat läge.
